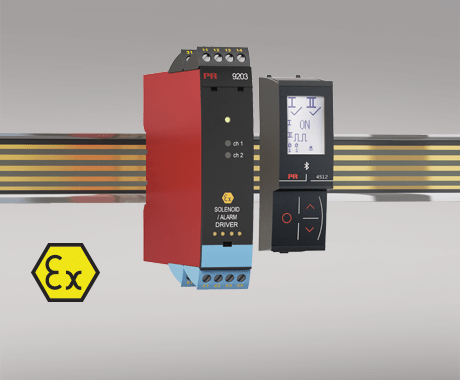

9203B

電磁閥/警報燈驅動器



9203B



危險區域電磁閥，警報 LED 燈/喇叭驅動安全柵

擴展的自我診斷

單/雙通道版本

允許獨立供電或電源導軌供電，例如 PR 9400

通過全面評估的 SIL 2 認證

高級功能

危險區域電磁閥等通用驅動安全柵，內置三路安全接口適配不同規格電磁閥。

兩種不同輸出規格可選，低電流（35 mA）和高電流（60 mA）輸出。

通過可拆卸顯示面板調節和顯示過程參數（PR 4500）。

每個通道都可通過 4500 選擇直接或者反轉輸出，同時降低輸入危險區域的電流，適應防爆要求。

通過選配 PR 4500 顯示面板監控輸出到危險區域的電流。

通過電源導軌（可選）和直接供電實現電源冗余。

應用

9203B 可以安裝于安全區域或zone 2 和 Cl. 1 / Div 2 區域，并將信號傳輸?shù)?zone 0, 1, 2 和 zone 20, 21, 22 包括 M1 mining / Class I/II/III, Div. 1, Gr. A-G 區域信號。

9203B 通過輸入 NPN/PNP 和開關信號進行控制。

通過獨立狀態繼電器或電源導軌指示產品和傳感器故障報警。

9203B 根據 IEC 61508 要求設計，開發和認證，符合 SIL 2 應用要求。

適用于符合 ISO-13849 標準的性能等級（PL）為“d”的系統。

技術特點

1個綠色和2個黃色/紅色前端 LED 燈指示正常運行和故障狀態。

2,6 kVAC 電氣隔離（輸入/輸出/電源端口）。

安裝調試

標準垂直或水平 DIN 導軌安裝，無需安裝間隙。

環境條件

工作溫度 -20°C 至 +60°C

存儲溫度 -20°C 至 +85°C

標定溫度 20...28°C

相對濕度 < 95% RH （無冷凝）

防護等級 IP20

安裝條件 污染等級 2 & 測量/過壓等級 II

機械規格

結構尺寸（高x寬x深） 109 x 23,5 x 104 mm

結構尺寸（高x寬x深）- 安裝了 PR 4500 時 109 x 23,5 x 131 mm

重量（大約） 170 g

DIN軌類型 DIN EN 60715/35 mm

導線規格 0,13...2,08 mm2 / AWG 26...14 絞線

螺絲端子力矩 0,5 Nm

抗振規格 IEC 60068-2-6

2...13.2 Hz ±1 mm

13.2...100 Hz ±0,7 g

常用規格

電源

電源電壓 19,2...31,2 VDC

熔斷器 1,25 A SB / 250 VAC

最大功耗 ≤ 1.9 W / ≤ 3.1 W (1 / 2 通道) - 低電流 ≤ 2.5 W (1 通道) - 高電流

最大部功耗, 1 / 2 通道 ≤ 1.1 W / ≤ 2.0 W (1 / 2 通道) - 低電流

最大部功耗 ≤ 1.7 W (1 通道) - 高電流

隔離電壓

測試/工作：輸入和其他所有之間 2,6 kVAC / 300 VAC 增強隔離

輸出 1 和輸出 2 之間 1,5 kVAC / 150 VAC 增強隔離

狀態繼電器和電源之間 1,5 kVAC / 150 VAC 增強隔離

程序設計 PR 4500通信接口

EMC 電磁兼容對精度的影響 < ±0,5% 所設量程

擴展的 EMC 電磁兼容對精度的影響: NAMUR NE21,A criterion, burst < ±1% 所設量程

輸入規格

NPN 和機械開關

低電平觸發標準 ≤ 2,0 VDC

高電平觸發標準 ≥ 4,0 VDC

最大外接電壓 28 VDC

輸入阻抗 3,5 kΩ

PNP

低電平觸發標準 ≤ 8,0 VDC

高電平觸發標準 ≥ 10,0 VDC

最大外接電壓 28 VDC

輸入阻抗 3,5 kΩ

輸出規格

狀態繼電器

最大電壓 125 VAC / 110 VDC

最大電流 0.5 AAC / 0.3 ADC

最大 AC 功率 62,5 VA / 32 W

輸出波紋 < 40 mVRMS

符合標準

EMC 2014/30/EU & UK SI 2016/1091

LVD 2014/35/EU & UK SI 2016/1101

ATEX 2014/34/EU & UK SI 2016/1107

RoHS 2011/65/EU & UK SI 2012/3032

EAC TR-CU 020/2011

EAC Ex TR-CU 012/2011

認證

ATEX KEMA 07ATEX0147 X

IECEx KEM 09.0001X

UKEX DEKRA 21UKEX0181X

c FM us FM19US0057X / FM19CA0030X

INMETRO DEKRA 16.0006 X

c UL us, UL 61010-1 E314307

c UL us, UL 913 E233311（僅9203xxxx-U9）

CCC 2020322304003423

KCs 21_AV4BO_0182X / 21_AV4BO_0183X (僅 9203Bxxx-KCs)

EAC Ex RU C-DK.HA65.B.00355/19

DNV Marine TAA00000JD

ClassNK TA18527M

SIL SIL 2 認證&全面評估 符合 IEC 61508 標準

---
