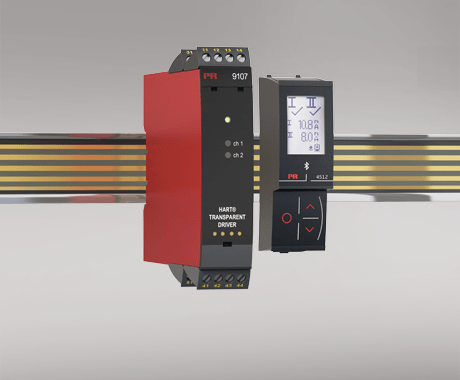

HART透傳驅動器 9107A


9107A


HART透傳驅動器



9107A



24 VDC 電源導軌供電或端子供電

快速響應時間

高有源輸出負載 725 Ohm / 20 mA

通過狀態繼電器輸出線路故障檢測

符合 IEC 61508 標準的 SIL2 全面評估和認證


應用

9107A 輸出 1:1 驅動信號單/雙通道隔離驅動器。

輸出驅動信號到 I/P 轉換器,閥和數顯表。

HART 信號雙向傳輸。

9107A 可以安裝于未分類區域或Zone 2 / Cl.1, Div. 2, Group A, B, C, D。

通過 PR 4500 顯示每個通道過程參數,設置輸出回路電流高/低限值,若超限,則激活狀態繼電器。

信號分路應用(雙通道產品):1 入 - 2 出。


高級功能

PR 4500 可拆卸顯示面板,以及綠色和紅色 LED 燈指示產品運行狀態。

每個通道都可以定義標簽字符。

輸出線路故障檢測。

單通道產品,狀態繼電器可以作為一個簡單限位開關。

適用于符合 ISO-13849 標準的性能等級(PL)為“d”的系統。


技術特點

高電氣隔離 2,6 kVAC。

高精度,優于 0,1%。

持續監測重要數據,保障使用安全。

安裝調試

標準垂直或水平 DIN 導軌安裝,無需安裝間隙。


環境條件

工作溫度 -20°C 至 +60°C

存儲溫度 -20°C 至 +85°C

標定溫度 20...28°C

相對濕度 < 95% RH (無冷凝)

防護等級 IP20

安裝條件 污染等級 2 & 測量/過壓等級 II


機械規格

結構尺寸(高x寬x深) 109 x 23,5 x 104 mm

結構尺寸(高x寬x深)- 安裝了 PR 4500 時 109 x 23,5 x 131 mm

重量(大約) 250 g

DIN軌類型 DIN EN 60715/35 mm

導線規格 0,13...2,08 mm2 / AWG 26...14 絞線

螺絲端子力矩 0,5 Nm

抗振規格 IEC 60068-2-6

2...13.2 Hz ±1 mm

13.2...100 Hz ±0,7 g


常用規格

電源

電源電壓 19,2...31,2 VDC

熔斷器 1,25 A SB / 250 VAC

最大功耗 ≤ 1,0 W / ≤ 1,8 W (1 / 2 通道)

最大部功耗, 1 / 2 通道 ≤ 1.0 W / ≤ 1.8 W


隔離電壓

測試/工作:輸入和其他所有之間 2,6 kVAC / 300 VAC 增強隔離

模擬量輸出和電源之間 2,6 kVAC / 300 VAC 增強隔離

狀態繼電器和電源之間 1,5 kVAC / 150 VAC 增強隔離

響應時間

響應時間 (0...90%, 100...10%) < 5 ms

程序設計 PR 4500通信接口

信號動態范圍,輸入 模擬信號鏈

信號動態范圍,輸出 模擬信號鏈

HART 雙向通訊頻率范圍 0,5...7,5 kHz

信噪比 > 60 dB

精度 優于 0,1% 所設量程

mA,絕對精度 ≤ ±16 μA

mA,溫度系數 ≤ ±1,6 μA / °C

電源電壓變化對電流輸出精度的影響(額定 24VDC) < ±10 μA

EMC 電磁兼容對精度的影響 < ±0,5% 所設量程

擴展的 EMC 電磁兼容對精度的影響: NAMUR NE21,A criterion, burst < ±1% 所設量程


輸入規格

電流輸入

測量范圍 3,5...23 mA

傳感器故障檢測:4...20 mA 回路斷線 < 1 mA

輸入壓降,有源單元 < 2 V @ 23 mA

輸入壓降,無源單元 < 4 V @ 23 mA


輸出規格

電流輸出

信號范圍 3,5...23 mA

負載(@電流輸出) ≤ 725 Ω

負載穩定性 ≤ 0,01% 所設量程 / 100 Ω

電流限值 ≤ 28 mA

狀態繼電器

繼電器功能 N.C.

可調開關點低限值 0...29,9 mA

可調開關點高限值 0...29,9 mA

開關點遲滯 0,1 mA

最大電壓 125 VAC / 110 VDC

最大電流 0.5 AAC / 0.3 ADC

最大電壓 - 危險區域安裝 32 VDC / 32 VAC

最大電流 - 危險區域安裝 1 ADC / 0,5 AAC

所設量程 = 正常測量范圍 4...20 mA


符合標準

EMC 2014/30/EU & UK SI 2016/1091

LVD 2014/35/EU & UK SI 2016/1101

ATEX 2014/34/EU & UK SI 2016/1107

RoHS 2011/65/EU & UK SI 2012/3032

EAC TR-CU 020/2011

EAC LVD TR-CU 004/2011

EAC Ex TR-CU 012/2011


認證

ATEX DEKRA 11ATEX0247 X

IECEx DEK 11.0088X

UKEX DEKRA 21UKEX0173X

c FM us FM16US0465X / FM16CA0213X

c UL us, UL 61010-1 E314307

c UL us, UL 913 E233311(僅9107xx-U9)

CCC 2020322304003422

KCs 21_AV4BO_0172X (僅 9107Ax-KCs)

EAC Ex RU C-DK.HA65.B.00355/19

DNV Marine TAA00000JD

ClassNK TA18527M

SILSIL 2 認證&全面評估 符合 IEC 61508 標準
