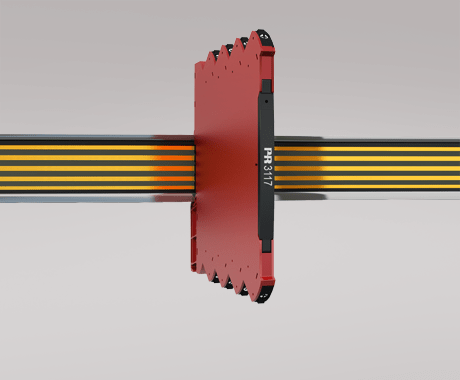

雙極性隔離變送器
3117
電壓和電流雙極性過程信號轉換為單極性信號
多種信號范圍可通過 DIP 撥碼開關選擇
響應時間快,輸出負載穩定性高
精度優秀,優于 0.05 % 所選量程
6.1 mm 超薄外殼
應用
3117 是一種隔離變送器,可用來將標準雙極性模擬過程信號轉化為單極性模擬信號。
該裝置提供 3 端口電氣隔離,可有效抑制浪涌電流,保護控制系統免受瞬態擾動和噪聲干擾。
3117 還能消除接地環路,以及能夠被用來測量浮地信號。
3117 可安裝在安全區域或 Zone 2 和 Cl。1 Div 2 區域,經認證適用于海洋船舶應用。
技術特點
靈活的 24 VDC (±30%) 電源,通過電源導軌或連接器供電。
轉換精度優秀,優于 0.05% 所選量程。
輸入與輸出的浮地和電氣都相互獨立。
前面綠色 LED 燈指示產品的運行狀態。
所有端子都提供過電壓和極性反接保護。
符合 NAMUR NE21 要求,3117 能在嚴苛 EMC 環境下提供頂級的測量性能。
高電氣隔離性能 2.5 kVAC。
快速響應時間 < 7 ms / > 100 Hz 帶寬 (3 dB)。 — 10 Hz 帶寬 (3 dB) 阻尼可通過 DIP 撥碼開關調整。
卓越的信噪比 > 60 dB。
安裝調試
通過 DIP 撥碼開關可簡單便捷地配置工廠校準測量范圍。
超低功耗設計,每米 DIN 導軌可安裝 165 個這種裝置,無需任何間隙空間。
工作溫度范圍廣:-25...+70°C。
環境條件
工作溫度 -25°C 至 +70°C
存儲溫度 -40°C 至 +85°C
標定溫度 20...28°C
相對濕度 < 95% RH (無冷凝)
防護等級 IP20
安裝條件 污染等級 2 & 測量/過壓等級 II
機械規格
結構尺寸(高x寬x深) 113 x 6,1 x 115 mm
重量(大約) 70 g
DIN軌類型 DIN EN 60715/35 mm
導線規格 0,13...2,5 mm2 / AWG 26...12 絞線
螺絲端子力矩 0,5 Nm
抗振規格 IEC 60068-2-6
2...25 Hz ±1,6 mm
25...100 Hz ±4 g
常用規格
電源
電源電壓 16,8...31,2 VDC
最大功耗 0.80 W
最大部功耗 0.43 W
隔離電壓
隔離電壓,測試/工作 2,5 kVAC / 300 VAC (增強隔)
Zone 2 / Div. 2 250 VAC
響應時間
響應時間 (0...90%, 100...10%) < 7 ms 或 < 44 ms
MTBF,依據 IEC 61709 (SN29500) 標準 > 241 年
信噪比 最小 60 dB (0...100 kHz)
信號動態范圍,輸入 模擬信號鏈
信號動態范圍,輸出 模擬信號鏈
程序設計 DIP撥碼開關
截止頻率(3 dB) > 100 Hz 或 10 Hz(通過撥碼開關選擇)
精度 < ±0,05% 所設量程
溫度系數 < ±0,01% 所設量程 / °C
EMC 電磁兼容對精度的影響 < ±0,5% 所設量程
擴展的 EMC 電磁兼容對精度的影響: NAMUR NE21,A criterion, burst < ±1% 所設量程
輸入規格
電流輸入
測量范圍 -23...+23 mA
可調測量范圍 ± 10 和 ± 20 mA
輸入壓降 < 1 VDC @ 23 mA
電壓輸入
測量范圍 -11,5...+11,5 V
可設定范圍 ±5 和 ±10 V
輸入電阻 ≥ 1 MΩ
輸出規格
電流輸出
信號范圍 0...23 mA
可設定信號范圍 0 / 4...20 mA
負載(@電流輸出) ≤ 600 Ω
負載穩定性 0,002% 所設量程 / 100 Ω
電流限值 ≤ 28 mA
電壓輸出
信號范圍 0...10 VDC
可設定信號范圍 0/1...5 和 0/2...10 V
負載(@電壓輸出) ≥ 10 kΩ
所設量程 = 當前所選范圍
I.S. / Ex marking
ATEX II 3 G Ex ec IIC T4 Gc
IECEx Ex ec IIC T4 Gc
FM, US Cl. I, Div. 2, Gr. A, B, C, D T4 或 Cl. I, Zone 2, AEx nA IIC T4
FM, CA Cl. I, Div. 2, Gr. A, B, C, D T4 或 Cl. I, Zone 2, Ex nA IIC T4
符合標準
EMC 2014/30/EU & UK SI 2016/1091
LVD 2014/35/EU & UK SI 2016/1101
ATEX 2014/34/EU & UK SI 2016/1107
RoHS 2011/65/EU & UK SI 2012/3032
EAC TR-CU 020/2011
EAC Ex TR-CU 012/2011
認證
ATEX KEMA 10ATEX0147 X
IECEx KEM 10.0068X
UKEX DEKRA 21UKEX0055X
c FM us FM17US0004X / FM17CA0003X
c UL us, UL 61010-1 E314307
CCC 2020322310003554
EAC Ex RU C-DK.HA65.B.00355/19
DNV Marine TAA00001RW
