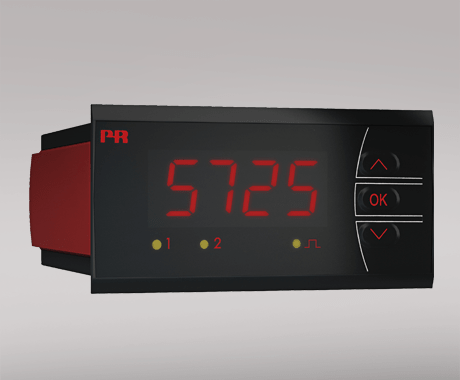

可編程頻率指示器 5725

5725

可編程頻率指示器

5725

測量 NPN、PNP、觸點、NAMUR、SO、Tacho 和 TTL 傳感器

可編程頻率輸入量程為 0.001 Hz 至50 kHz

5725D 有兩個 SPDT 繼電器和一個模擬輸出

易于閱讀的 4 位數 14 段 LED 顯示屏，帶有滾動的幫助文本

通用電源 21.5...253 VAC 或 19.2...300 VDC

應用

5725 可測量、標定及顯示眾多過程速度和流量應用中的頻率信號。

指示器可以測量頻率周期，并被用于顯示事件之間的歷時長度。

5725D 有兩個 SPDT 設定點觸點和一個 0/4...20 mA 輸出，可用于過程控制。

安裝的顯示屏具有 IP65 環境密封等級，并由可選的 8335 防濺罩提供額外保護。

技術特點

4 位數顯示屏，高 13.8 mm，采用 14 段 LED 數字，小數點位置可調。

指示器可從 -1999 擴展至 9999。

滾動幫助文本使編程更加輕松。

內置激勵源，可測量 NPN、PNP、NAMUR 和 SO 傳感器。

快速響應時間為 1 個周期 + 100 ms，精度優越,可達到 0.05% 所設量程。

5725D 的模擬輸出電流阻尼范疇為 0.1 秒到 60 秒，并且可以處理高達 800 歐姆的回路負載。

5725 符合 NAMUR NE21 要求，可在惡劣的 EMC 環境保持高性能。

輸入、輸出和電源之間有 2.3 kVAC 電氣隔離。

卓越的信噪比 > 60 dB。

安裝調試

易于安裝的 1/8 DIN (48 x 96 mm) 面板嵌裝式儀表，環境密封等級為 IP65，(type 4X)。

經認證適用于海洋船舶應用。

可借助按鈕完成所有設定。

設置了密碼保護。

環境條件

工作溫度 -20°C 至 +60°C

存儲溫度 -40°C 至 +85°C

標定溫度 20...28°C

相對濕度 < 95% RH （無冷凝）

防護等級 IP20

防護等級（面板安裝） IP65 / Type 4X

安裝條件污染等級 2 & 測量/過壓等級 II

機械規格

結構尺寸（高x寬x深） 48 x 96 x 120 mm

安裝開孔尺寸 44,5 x 91,5 mm

重量（大約） 230 g

導線規格，接線端子 11-12 & 41-44，max. 1 x 1,5 mm2/ AWG 30...16 絞線

導線規格，其他，max. 1 x 2,5 mm2/ AWG 30...12 絞線

接線端子彈簧壓片

抗振規格 IEC 60068-2-6

2...13.2 Hz ±1 mm

13.2...100 Hz ±0,7 g

常用規格

電源

電源電壓，通用 21,6...253 VAC，50...60 Hz 或 19,2...300 VDC

最大功耗 < 2,8 W (5725A) < 3,6 W (5725D)

隔離電壓

隔離電壓，測試/工作 2,3 kVAC / 250 VAC

響應時間

響應時間 (0...90%, 100...10%) < 1 周期時間 + 100 ms

信噪比 > 60 dB

精度優于 0,05% 所設量程

EMC 電磁兼容對精度的影響 < ±0,5% 所設量程

擴展的 EMC 電磁兼容對精度的影響: NAMUR NE21,A criterion, burst < ±1% 所設量程

輸入規格

頻率范圍，f/I 轉換功能 0,001 Hz 至 50 kHz

輸入頻率下限 0,0009 Hz（缺省值）

最高頻率，輸入濾波器 ON 50 Hz

時間范圍，周期時間功能 999,9 s 至 20 μs

周期時間上限（超時） 1111 s

最小周期時間，輸入濾波器 ON 20 ms

輸入信號類型 NAMUR 符合 EN 60947-5-6 標準 Tacho

NPN / PNP

TTL

S0 符合 DIN 43864 標準

特殊電壓信號

特殊電流信號

輸出規格

顯示

顯示讀數 -1999...9999（4位數字）

小數點位置可設定

數字高度 13,8 mm

顯示刷新頻率 2,2 次 / s

Display response time, programmable 0.0...60.0 s

輸入信號超范圍報警說明性文字

電流輸出

可設定信號范圍 0...20/4...20/20...0/20...4 mA

負載（@電流輸出） ≤ 800 Ω

負載穩定性 ≤ 0,01% 所設量程 / 100 Ω

電流限值 ≤ 28 mA

傳感器故障報警輸出 0 / 3,5 / 23 mA / 無

輸出限值，4...20 和 20...4 mA 信號 3,8...20,5 mA

輸出限值，0...20 和 20…0 mA 信號 0...20,5 mA

繼電器輸出

繼電器功能開關點

遲滯，% / 顯示數量 0...100% / 0...9999

ON 和 OFF 延遲 0...3600 s

開機延時 0...60 s

傳感器故障輸出反應 中斷/增大/保持

最大電壓 250 VAC / VDC

最大電流 2 A

最大 AC 功率 500 VA

Max. DC current, resistive load > 30 VDC 請查看手冊描述

符合標準

EMC 2014/30/EU & UK SI 2016/1091

LVD 2014/35/EU & UK SI 2016/1101

RoHS 2011/65/EU & UK SI 2012/3032

EAC TR-CU 020/2011

EAC LVD TR-CU 004/2011

認證

c UL us, UL 508 E248256

EU RO MR Type ApprovalMRA000000Z
