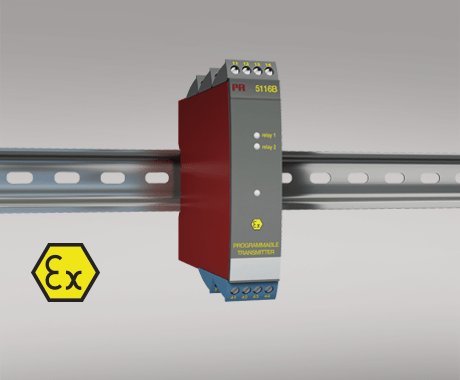

5116B

可編程變送器



5116B



RTD，TC，mV，Ohm，電位器，mA 和 V 信號輸入

Ex zone 0 區域二線制供電 > 16,5 V

雙極性電壓輸入

電流，電壓和兩組繼電器輸出

交直流通用電源供電

應用

RTD 或 TC 傳感器線性化溫度測量。

轉換線性電阻阻值變化為標準模擬量電流/電壓信號，例如：電磁閥和蝶閥，或電位器輸出線位移。

二線制變送器的信號隔離和供電電源。

兩個可設置相關功能的繼電器干接點。

模擬量信號電氣隔離和測量浮地信號。

技術特點

參數設定簡單方便。

可通過前端按鈕校準輸入量程和零漂。

綠色 LED 燈指示正常運行和故障狀態。黃色 LED 燈指示繼電器開關狀態。

持續監測重要數據，保障使用安全。

3端口 3,75 kVAC 電氣隔離。

安裝調試

標準垂直或水平 DIN 導軌安裝。由于安裝無需間隙，因此每米 DIN 導軌可以安裝多達42個產品。

環境條件

工作溫度 -20°C 至 +60°C

標定溫度 20...28°C

相對濕度 < 95% RH （無冷凝）

防護等級 IP20

機械規格

結構尺寸（高x寬x深） 109 x 23,5 x 130 mm

重量（大約） 235 g

DIN軌類型 DIN EN 60715/35 mm

導線規格 0,13...2,08 mm2 / AWG 26...14 絞線

螺絲端子力矩 0,5 Nm

抗振規格 IEC 60068-2-6

2...13.2 Hz ±1 mm

13.2...100 Hz ±0,7 g

常用規格

電源

電源電壓，通用 21,6...253 VAC，50...60 Hz 或 19,2...300 VDC

熔斷器 400 mA SB / 250 VAC

最大功耗 2.4 W

最大部功耗 2.0 W

隔離電壓

隔離電壓，測試/工作 3,75 kVAC / 250 VAC

PELV/SELV IEC 61140

響應時間

溫度輸入，可設定（0...90%， 100...10%） 400 ms...60 s

mA / V 輸入（可設定） 250 ms...60 s

輔助電源

2線制供電（端子 54...52） 28...16,5 VDC / 0...20 mA

程序設計 Loop Link

信噪比 最小 60 dB (0...100 kHz)

精度 優于 0,05% 所設量程

信號動態范圍，輸入 22 bit

信號動態范圍，輸出 16 bit

輔助電源：參考電壓 2,5 VDC ±0,5% / 15 mA

EMC 電磁兼容對精度的影響 < ±0,5% 所設量程

擴展的 EMC 電磁兼容對精度的影響: NAMUR NE21,A criterion, burst < ±1% 所設量程

輸入規格

常用輸入規格

最大偏移量 所選輸入類型最大值的 50%

RTD 輸入

RTD 類型 Pt46, Pt100, Ni100, Cu53, lin. R

電纜電阻 10 Ω（最大 50 Ω）

傳感器電流 額定 0,2 mA

傳感器電纜電阻對精度的影響（3-/4-線） < 0,002 Ω / Ω

傳感器故障檢測 Yes

TC 輸入

熱電偶型號 B, E, J, K, L, N, R, S, T, U, W3, W5, LR

冷端補償（CJC） < ±1,0°C

傳感器故障電流 額定 30 μA

傳感器故障檢測 Yes

電流輸入

測量范圍 0...100 mA

最小測量范圍（量程） 4 mA

輸入電阻：有源單元 額定 10 Ω + PTC 10 Ω

輸入電阻：無源單元 RSHUNT = ∞, VDROP < 6 V

傳感器故障檢測 4...20 mA 回路斷線

電壓輸入

測量范圍 0...250 VDC -2500...+2500 mV

最小測量范圍（量程） 5 mV

輸入電阻 額定 10 MΩ（= 2,5 VDC） 額定 5 MΩ（> 2,5 VDC）

5 MΩ（mV 輸入）

電位器通過 2,5 V 參考電壓供電 170 Ω

輸出規格

電流輸出

信號范圍 0...20 mA

最小信號范圍 10 mA

負載（@電流輸出） ≤ 600 Ω

負載穩定性 ≤ 0,01% 所設量程 / 100 Ω

電流限值 ≤ 28 mA

傳感器故障報警輸出 可設定 0...23 mA

符合 NAMUR NE43 標準的上限/下限電流 23 mA / 3,5 mA

無源二線制 mA 輸出

信號范圍 4...20 mA

負載穩定性 ≤ 0,01% 所設量程 / 100 Ω

最大外部2線制供電 29 VDC

外部2線制電源電壓變化的影響 < 0,005% 所設量程 / V

電壓輸出

信號范圍 0...10 VDC

最小信號范圍 500 mV

負載（@電壓輸出） ≥ 500 kΩ

繼電器輸出

繼電器功能 信號下降遲滯/上升遲滯功能 窗口功能

最大電壓 250 VAC / VDC

最大電流 2 A

最大 AC 功率 500 VA

Max. DC current, resistive load > 30 VDC 請查看手冊描述

傳感器故障輸出反應 中斷/增大/保持/無

所設量程 = 當前所選范圍

符合標準

EMC 2014/30/EU

LVD 2014/35/EU

ATEX 2014/34/EU

RoHS 2011/65/EU

EAC TR-CU 020/2011

EAC Ex TR-CU 012/2011

認證

ATEX KEMA 04ATEX1316 X

FM FM21US0035X

c UL us, UL 508 E231911

EAC Ex RU C-DK.HA65.B.00355/19

DNV Marine TAA0000101

---
