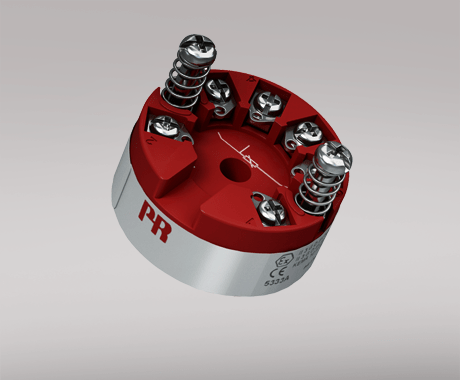

二線制可編程變送器 5333A


5333A


二線制可編程變送器



5333A



RTD 或 Ohm 信號輸入

高測量精度

3-線傳感器連接

可設定傳感器故障狀態

標準 DIN B型傳感器頭部安裝


應用

Pt100...Pt1000 或 Ni100...Ni1000 傳感器線性化溫度測量。

轉換線性電阻阻值變化為標準模擬量電流信號,例如:閥信號,或歐姆輸出液位計。

技術特點

參數設定簡單方便。

3-線 RTD 和電阻輸入電纜自動補償。


安裝調試

標準 DIN B型傳感器頭部安裝,或使用附件 8421 實現標準 DIN 導軌安裝。


環境條件

工作溫度 -40°C 至 +85°C

標定溫度 20...28°C

相對濕度 < 95% RH (無冷凝)

防護等級(外殼/端子) IP68 / IP00


機械規格

結構尺寸 ? 44 x 20,2 mm

重量(大約) 50 g

導線規格 1 x 1,5 mm2 絞線

螺絲端子力矩 0,4 Nm

抗振規格 IEC 60068-2-6

2...25 Hz ±1,6 mm

25...100 Hz ±4 g


常用規格


電源

電源電壓 8,0... 35 VDC

部功耗 25 mW…0,8 W

響應時間

響應時間(可設定) 0,33...60 s

電壓降 8,0 VDC

預熱時間 5 分鐘

程序設計 Loop Link

信噪比 最小 60 dB

精度 優于 0,1% 所設量程

信號動態范圍,輸入 19 bit

信號動態范圍,輸出 16 bit

電源電壓變化對精度的影響 < 0,005% 所設量程 / VDC

EMC 電磁兼容對精度的影響 < ±0,5% 所設量程


輸入規格


常用輸入規格

最大偏移量 所選輸入類型最大值的 50%

RTD 輸入

RTD 類型 Pt100, Ni100, lin. R

電纜電阻 10 Ω (最大)

傳感器電流 > 0,2 mA, < 0,4 mA

傳感器電纜電阻對精度的影響(3-線) < 0,002 Ω / Ω

傳感器故障檢測 Yes

線性電阻輸入

線性電阻 最小…最大 0 Ω...10000 Ω


輸出規格


電流輸出

信號范圍 4…20 mA

最小信號范圍 16 mA

負載(@電流輸出) ≤ (Vsupply - 8) / 0,023 [Ω]

負載穩定性 ≤ 0,01% 所設量程 / 100 Ω

傳感器故障報警輸出 可設定 3,5…23 mA

符合 NAMUR NE43 標準的上限/下限電流 23 mA / 3,5 mA

常用輸出規格

更新時間 135 ms

所設量程 = 當前所選范圍

I.S. / Ex marking

ATEX II 3 G Ex nA [ic] IIC T6...T4 Gc, II 3 G Ex ec [ic] IIC T6...T4 Gc, II 3 G Ex ic IIC T6...T4 Gc, II 3 D Ex ic IIIC Dc

IECEx Ex nA [ic] IIC T6…T4 Gc, Ex ec [ic] IIC T6…T4 Gc, Ex ic IIC T6…T4 Gc, Ex ic IIIC Dc

CSA Cl. I, Div. 2, Gp. A, B, C, D T6...T4, Ex nA[ic] IIC T6…T4 Gc

INMETRO Ex nA [ic] IIC T6...T4 Gc, Ex ic IIC T6...T4 Gc, Ex ic IIIC Dc


符合標準

EMC 2014/30/EU & UK SI 2016/1091

ATEX 2014/34/EU & UK SI 2016/1107

RoHS 2011/65/EU & UK SI 2012/3032

EAC TR-CU 020/2011

EAC Ex TR-CU 012/2011


認證

DNV Marine TAA0000101

ATEX DEKRA 20ATEX0106X

IECEx DEK 20.0062X

CSA 1125003

INMETRO DEKRA 16.0014 X

EAC Ex RU C-DK.HA65.B.00355/19
