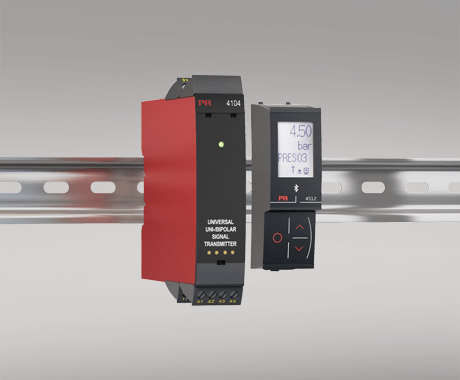

通用單/雙極信號變送器 4104

4104

通用單/雙極信號變送器

4104

測量和輸出單級/雙極電壓和電流信號

具備無源和有源的輸入和輸出

使用 PR 4500 顯示屏進行編程和過程監視

< 20 ms 的快速響應時間，以及 < 0.05％的出色精度

通用電源 21.6...253 VAC / 19.2...300 VDC

應用

< 20 ms 的快速響應時間，可測量由扭矩、位置、電流和加速度傳感器產生的信號。

用戶可配置的雙極或單極 I/O 意味著 4104 幾乎適用于任何電壓或電流轉換。

激勵源可以對兩線或三線的變送器進行測量。

有源或無源 I/O 使 4104 能完美地用于功率匹配電流回路。

將窄雙極性輸入轉換為寬雙極性或單極性輸出，例如，±1 伏輸入 = ±10 伏或 4-20 mA 輸出。

可選擇的直接或反向 I/O 使 4104 適用于比例控制應用。

當存在 0 - 100% 的輸入信號時，“V-curve”功能可實現 100% – 0 – 100% 的輸出。

技術特點

采用最新的模擬和數字技術，以便獲得最大的準確性和抗干擾性。

電流輸出可以驅動高達 800 歐姆的負載，響應時間可調整為 0.0...60.0 秒。

出色的 mA 輸出負載穩定性，< 0.001% 量程/100 歐姆。

符合 NAMUR NE21 要求，確保在惡劣的 EMC 環境下提供高精度。

符合 NAMUR NE43 要求，使控制系統能夠輕松檢測到傳感器的錯誤。

每個設備都經過高達 2.3 kVAC，3 端口電氣隔離級別的測試。

卓越的信噪比 > 60 dB。

安裝/調試/編程

功耗非常低意味著設備可以并排安裝，而無需留有空隙，即使在 60°C 的環境溫度下也是如此。

經認證適用于海洋船舶應用。

配置、監測、兩點過程校準等操作都可使用 PR 生產的 PR4500 可拆卸顯示屏完成。

所有編程操作都可設置密碼保護。

環境條件

工作溫度 -20°C 至 +60°C

存儲溫度 -20°C 至 +85°C

標定溫度 20...28°C

相對濕度 < 95% RH （無冷凝）

防護等級 IP20

安裝條件污染等級 2 & 測量/過壓等級 II

機械規格

結構尺寸（高x寬x深） 109 x 23,5 x 104 mm

重量（大約） 155 g

重量（包含4501 / 451x） 170 g / 185 g

DIN軌類型 DIN EN 60715/35 mm

導線規格 0,13...2,08 mm2 / AWG 26...14 絞線

螺絲端子力矩 0,5 Nm

抗振規格 IEC 60068-2-6

2...13.2 Hz ±1 mm

13.2...100 Hz ±0,7 g

常用規格

電源

電源電壓，通用 21,6...253 VAC，50...60 Hz 或 19,2...300 VDC

最大功耗 ≤ 2,5 W

最大部功耗 ≤ 2,5 W

隔離電壓

隔離電壓，測試/工作 2,3 kVAC / 250 VAC

響應時間

響應時間 (0...90%, 100...10%) < 20 ms

輔助電源

2線制回路供電 > 16 V / 20 mA

3線制回路供電 > 18 V / 20 mA

回路供電限制，端子 44，額定值 30 mA

程序設計 PR 4500通信接口

信噪比 > 60 dB

截止頻率（3 dB） > 40 Hz

精度優于 0,05% 所設量程

EMC 電磁兼容對精度的影響 < ±0,5% 所設量程

擴展的 EMC 電磁兼容對精度的影響: NAMUR NE21,A criterion, burst < ±1% 所設量程

輸入規格

電流輸入

信號范圍 ±23 mA

可調測量范圍 0...20 和 4...20 mA ± 10 和 ± 20 mA

輸入壓降 1,4 V @ 20 mA

回路故障檢測，4...20 mA：低值 < 3,6 mA

回路故障檢測，4...20 mA：高值 > 21 mA

電壓輸入

信號范圍 ±12 V

可設定測量范圍 0/0,2...1, 0/1...5, 0/2...10 VDC ±1, ±5 和 ±10 V

輸入電阻 > 2 MΩ

輸出規格

電流輸出

信號范圍 0...23 mA（單極性） -23...+23 mA（雙極性）

電流限值 ≤ 28 mA（單極性） ± 28 mA（雙極性）

負載穩定性 ≤ 0.001% of span / 100 Ω

響應時間（可設定） 0.0...60.0 s

輸出限值，4...20 和 20...4 mA 信號 3,8...20,5 mA

輸出限值，其余單極性 mA 信號 0 和最大值的115%

輸出限值，雙極性 mA 信號最小&最大值的 ±115%

傳感器故障報警輸出，4...20 mA 輸入：可選低，高，零，無

有源單極性和雙極性 mA 輸出

可設定范圍 0...20 和 4...20 mA ±10 和 ±20 mA

正向或反向輸出

V-curve 功能，有源信號，100-0-100% 20-0-20 mA

負載（@電流輸出） ≤ 800 Ω

無源二線制 mA 輸出

可設定范圍 0...20 和 4...20 mA 正向或反向輸出

V-curve 功能，100-0-100% 20-0-20 mA

外部回路供電 3,5 - 26 V

電壓輸出

可設定信號范圍 0/0,2...1; 0/1...5 ; 0/2...10 V ±1，±5 和 ±10 V

正向或反向輸出

V-curve 功能，100-0-100% 1-0-1, 5-0-5 和 10-0-10 V

負載（@電壓輸出） ≥ 500 kΩ

響應時間（可設定） 0.0...60,0 s

輸出限值 - 超出范圍：從0開始的單極性 V 信號 0 和最大值的 115%

輸出限值 - 超出范圍：帶偏移量單極性 V 信號最小值的 -5%和最大值的 115%

輸出限值 - 超出范圍：雙極性 V 信號最小&最大值的 ±115%

傳感器故障報警輸出，4...20 mA 輸入：可選低，高，零，無

符合標準

EMC 2014/30/EU & UK SI 2016/1091

LVD 2014/35/EU & UK SI 2016/1101

RoHS 2011/65/EU & UK SI 2012/3032

EAC TR-CU 020/2011

認證

c UL us, UL 508 E248256

FM 3025177

DNV Marine TAA0000101
