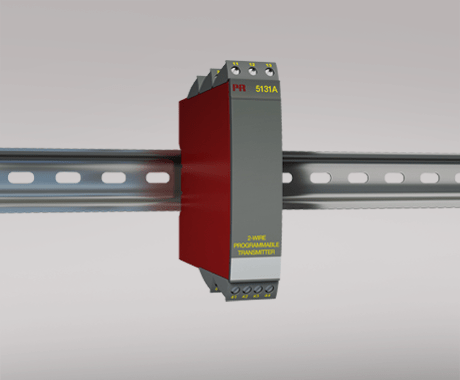

5131A

二線制可編程變送器



5131A



RTD，TC，mV，線性電阻，mA 和 V 信號輸入

3,75 kVAC 電氣隔離性能

4...20 mA 回路輸出

單/雙通道版本

標準 DIN 軌道安裝

總覽

高級功能

5131A 變送器能通過安裝在標準 PC 上的 PReset 軟件配合回路通訊器設定產品參數。

應用

通過跳線選擇輸入類型，通道間跳線獨立。

輸入電流可設定范圍 0...100 mA；輸入電壓可設定范圍 0...250 VDC。

RTD 或 TC 傳感器線性化溫度測量。

轉換線性電阻阻值變化為標準模擬量電流/電壓信號，例如：電磁閥和蝶閥，或電位器輸出線位移。

4- 或 3-線熱電阻電纜自動補償，或 2-線熱電阻可調電纜固定補償。

具備傳感器故障報警功能，其中包括 NAMUR NE43 標準選項。

技術特點

不同通道間完全電氣隔離。

PELV/SELV 系統中的隔離電路。

環境條件

工作溫度 -20°C 至 +60°C

標定溫度 20...28°C

相對濕度 < 95% RH （無冷凝）

防護等級 IP20

機械規格

結構尺寸（高x寬x深） 109 x 23,5 x 130 mm

重量（大約） 195 g

DIN軌類型 DIN EN 60715/35 mm

導線規格 0,13...2,08 mm2 / AWG 26...14 絞線

螺絲端子力矩 0,5 Nm

常用規格

電源

電源電壓 7,5...35 VDC

熔斷器 50 mA SB / 250 VAC

隔離電壓

隔離電壓，測試/工作 3,75 kVAC / 250 VAC

PELV/SELV IEC 61140

響應時間

溫度輸入，可設定（0...90%， 100...10%） 400 ms...60 s

mA / V 輸入（可設定） 250 ms...60 s

程序設計 Loop Link

信噪比 最小 60 dB (0...100 kHz)

信號動態范圍，輸入 22 bit

信號動態范圍，輸出 16 bit

更新時間 115 ms（溫度輸入） 75 ms（mA / V / mV 輸入）

EMC 電磁兼容對精度的影響 < ±0,5% 所設量程

擴展的 EMC 電磁兼容對精度的影響: NAMUR NE21,A criterion, burst < ±1% 所設量程

電源電壓變化對精度的影響 < 0,005% 所設量程 / VDC

輸入規格

常用輸入規格

最大偏移量 所選輸入類型最大值的 50%

RTD 輸入

RTD 類型 Pt100, Ni100, lin. R

電纜電阻 10 Ω (最大)

傳感器電流 額定 0,2 mA

傳感器電纜電阻對精度的影響（3-/4-線） < 0,002 Ω / Ω

傳感器故障檢測 Yes

TC 輸入

熱電偶型號 B, E, J, K, L, N, R, S, T, U, W3, W5, LR

冷端補償（CJC） < ±1,0°C

傳感器故障電流 額定 30 μA

傳感器故障檢測 Yes

電流輸入

測量范圍 0...100 mA

最小測量范圍（量程） 4 mA

輸入電阻：有源單元 額定 10 Ω + PTC 10 Ω

輸入電阻：無源單元 RSHUNT = ∞, VDROP < 6 V

mV 輸入

測量范圍 -150...+150 mV

電壓輸入

測量范圍 0...250 VDC

最小測量范圍（量程） 5 mV

輸入電阻 額定 10 MΩ（= 2,5 VDC） 額定 5 MΩ（> 2,5 VDC）

輸出規格

電流輸出

信號范圍 4…20 mA

最小信號范圍 10 mA

負載（@電流輸出） ≤ (Vsupply -7,5)/0,023 [Ω]

負載穩定性 ≤ 0,01% 所設量程 / 100 Ω

電流限值 ≤ 28 mA

傳感器故障報警輸出 可設定 3,5…23 mA

符合 NAMUR NE43 標準的上限/下限電流 23 mA / 3,5 mA

所設量程 = 當前所選范圍

符合標準

EMC 2014/30/EU

LVD 2014/35/EU

RoHS 2011/65/EU

EAC TR-CU 020/2011

---
