可編程 LED 指示器 5714

5714

可編程 LED 指示器

5714

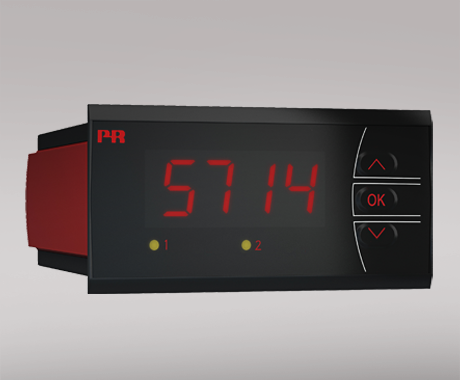

4 位 14 段 LED 指示器

mA、V、電位器、Ohm、RTD 和 TC 的輸入

2 個繼電器和模擬量輸出

通用電源電壓

前部按鍵可設定

應用

顯示電流、電壓、電阻、溫度或電位器信號的數字讀數。

帶有 2 對無源繼電器觸點和/或模擬量輸出的過程控制。

選配專門設計的防濺蓋，可在極度潮濕的環境中實現本地讀數。

技術特點

4 位數的 LED 指示器，采用 13.8 mm 的 14 段字符。最大顯示讀數為 -1999...9999，小數點位置可設定，顯示繼電器得電/斷電。

輸入、輸出和電源之間有 2.3 kVAC 電氣隔離。

所有的操作參數都可通過前部按鍵調整至適配任何應用的配置。

可根據規格對 5714 進行完全配置，以便進行過程控制和可視化應用。

通過一個菜單項即可在八種語言的幫助文本中進行選擇。

在采用繼電器輸出的版本中，用戶可在不受輸入信號影響的情況下激活/停用各繼電器，以盡量減少安裝測試時間。

安裝

前面板安裝。附帶的橡膠填料必須安裝在面板開孔和顯示屏前側之間，以確保實現 IP65 (type 4X) 的防護等級。為了在極端環境下提供額外保護，交付 5714 時可選購附帶一個專門設計的防濺蓋。

環境條件

工作溫度 -20°C 至 +60°C

標定溫度 20...28°C

相對濕度 < 95% RH （無冷凝）

防護等級（面板安裝） IP65 / Type 4X

機械規格

結構尺寸（高x寬x深） 48 x 96 x 120 mm

安裝開孔尺寸 44,5 x 91,5 mm

重量（大約） 230 g

導線規格，接線端子 41-46（max.） 0.05...1.31 mm2 AWG 30...16 絞線

導線規格，其他，max. 0.05...3.31 mm2 / AWG 30...12 絞線

抗振規格 IEC 60068-2-6

2...13.2 Hz ±1 mm

13.2...100 Hz ±0,7 g

常用規格

電源

電源電壓，通用 21,6...253 VAC，50...60 Hz 或 19,2...300 VDC

最大功耗 2,5 W (5714A) 3,0 W (5714B/C)

3,5 W (5714D)

部功耗 2,2 W (5714A) 2,7 W (5714B/C)

3,2 W (5714D)

隔離電壓

隔離電壓，測試/工作 2,3 kVAC / 250 VAC

響應時間

溫度輸入，可設定（0...90%， 100...10%） 1...60 s

mA / V 輸入（可設定） 0,4...60 s

輔助電源

2線制供電（端子 46...45） > 15 VDC @ 0...20 mA

信噪比最小 60 dB (0...100 kHz)

精度優于 0,1% 所設量程

EMC 電磁兼容對精度的影響 < ±0,5% 測量值

輸入規格

RTD 輸入

RTD 類型 Pt10/20/50/100/200/250; Pt300/400/500/1000; Ni50/100/120/1000; Cu10/20/50/100

電纜電阻 50 Ω (最大)

傳感器電流額定 0,2 mA

傳感器電纜電阻對精度的影響（3-/4-線） < 0,002 Ω / Ω

線性電阻輸入

線性電阻最小…最大 0 Ω...10000 Ω

電位器輸入

電位器最小…最大 10 Ω...100 kΩ

TC 輸入

熱電偶型號 B, E, J, K, L, N, R, S, T, U, W3, W5, LR

冷端補償（CJC），通過內置傳感器實現內部補償 ±(2,0°C + 0,4°C * Δt)

傳感器故障檢測 Yes

傳感器故障電流：測量時/其它額定 2 μA / 0 μA

電流輸入

測量范圍 0...23 mA

可調測量范圍 0...20 和 4...20 mA

輸入電阻額定 20 Ω + PTC 25 Ω

傳感器故障檢測 4...20 mA 回路斷線

電壓輸入

測量范圍 0...12 VDC

可設定測量范圍 0/0,2...1; 0/2...10 VDC

輸入電阻額定 10 MΩ

輸出規格

顯示

顯示讀數 -1999...9999（4位數字）

小數點位置可設定

數字高度 13,8 mm

顯示刷新頻率 2,2 次 / s

輸入信號超范圍報警說明性文字

電流輸出

信號范圍 0...23 mA

可設定信號范圍 0...20/4...20/20...0/20...4 mA

負載（@電流輸出） ≤ 800 Ω

負載穩定性 ≤ 0,01% 所設量程 / 100 Ω

傳感器故障報警輸出 0 / 3,5 / 23 mA / 無

符合 NAMUR NE43 標準的上限/下限電流 23 mA / 3,5 mA

輸出限值，4...20 和 20...4 mA 信號 3,8...20,5 mA

輸出限值，0...20 和 20…0 mA 信號 0...20,5 mA

電流限值 ≤ 28 mA

繼電器輸出

繼電器功能開關點

遲滯 0...100%

ON 和 OFF 延遲 0...3600 s

傳感器故障輸出反應 中斷/增大/保持

最大電壓 250 VAC / VDC

最大電流 2 A

最大 AC 功率 500 VA

Max. DC current, resistive load > 30 VDC 請查看手冊描述

符合標準

EMC 2014/30/EU & UK SI 2016/1091

LVD 2014/35/EU & UK SI 2016/1101

RoHS 2011/65/EU & UK SI 2012/3032

EAC TR-CU 020/2011

EAC LVD TR-CU 004/2011

認證

c UL us, UL 508 E248256

EU RO MR Type Approval MRA000000Z
