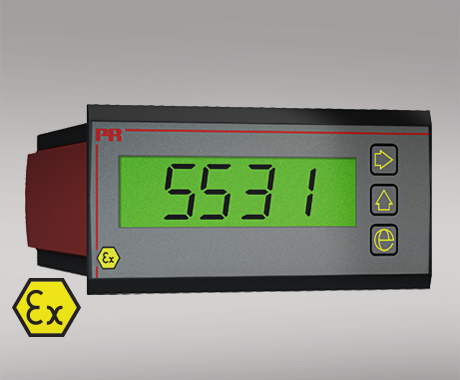

二線制 LCD 數顯表
5531B
4 位 1/8 DIN (48 x 96 mm) 回路供電 LCD 數顯表
面板按鈕調節參數
背光 LCD 顯示器低光照條件下可讀
安裝于安全區域或 I.S. / Ex zone
應用
5531 通過 4~20 mA 回路供電,顯示回路電流對應過程值。
由于不需要單獨的電源接線,因此 5531 非常適合遠程顯示過程回路。
5531B 允許安裝于 Ex Zone 1。
5531B1 和現場外殼 8501 一起訂貨,由佩勒一體組裝完畢,,允許安裝于 Ex Zone 2 或 22(gas 或 dust)區域。
5531B2 和現場外殼 8501 一起訂貨,由佩勒一體組裝完畢,允許安裝于 Ex Zone 1, 2, 21 或 22(gas 或 dust)區域。
技術特點
全量程范圍為 3,6...23 mA,意味著 5531 符合 NAMUR NE43 標準要求。
可以通過按鈕調節 -9999 到 9999 之間的任意顯示范圍,并且可以實現反向趨勢顯示。
可以將 LCD 背光亮度設置為一半或全部強度,以便在弱光條件下輕松查看。
無背光時,僅需 1,5 VDC,(75 Ω 回路負載)。
輸入支持 HART 透?jìng)鳌?/span>
按鍵鎖定保護參數調節權限,防止任何未經授權的修改。
安裝調試
一旦通過附帶的墊圈安裝在面板上,5531 將提供 IP65 防護等級。
注意
不適用于需要符合最新 ATEX 標準認證的新安裝 - 有關詳細信息,請參閱 ATEX 證書 KEMA 05ATEX1105X 和歐盟符合性聲明。
環境條件
工作溫度 -20°C 至 +60°C
存儲溫度 -20°C 至 +60°C
標定溫度 20...28°C
相對濕度 < 95% RH (無冷凝)
防護等級 IP65, 正面
機械規格
結構尺寸(高x寬x深) 48 x 96 x 120 mm
安裝開孔尺寸 44,5 x 91,5 mm
重量(大約) 200 g
電纜接頭和電纜直徑 M16 x 1,5 / ? 5...8 mm
導線規格,接線端子 1 - 4 0,13...2,08 mm2 / AWG 26...14 絞線
常用規格
電源
電源電壓 輸入回路供電
響應時間
響應時間 (0...90%, 100...10%) < 1 s
EMC 電磁兼容對精度的影響 < ±0,5% 所設量程
信噪比 > 60 dB
更新時間 500 ms
輸入規格
電流輸入
測量范圍 3,6...23 mA
回路故障檢測,4...20 mA:低值 ~ < 3 mA
回路故障檢測,4...20 mA:高值 ~ > 24 mA
輸入電壓降,背光未開 < 1,5 V @ 20 mA
輸入電壓降,背光半開 < 6,5 V @ 20 mA
輸入電壓降,背光全開 < 10,5 V @ 20 mA
輸出規格
顯示
顯示讀數 ± 9999(4位數字)
數字高度 16 mm
符合標準
EMC 2014/30/EU
RoHS 2011/65/EU
EAC TR-CU 020/2011
認證
ATEX KEMA 05ATEX1044 X (5531A/B1) KEMA 05ATEX1105 X (5531B/B2)
EAC Ex RU C-DK.HA65.B.00355/19
