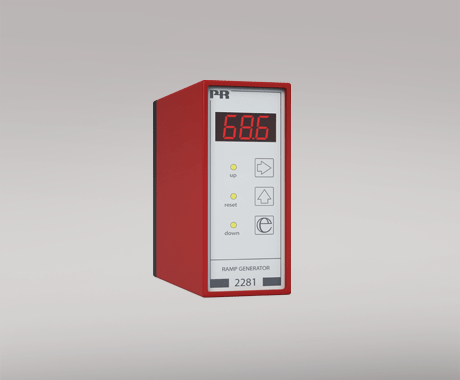

斜坡發生器 2281


2281


斜坡發生器



2281


多種功能

面板按鈕調節參數

3位 LED 顯示

NPN 和 PNP 輸入

內部斜坡時間或外部脈沖控制

復位或預置功能


高級功能

3位 LED 顯示和按鈕設定產品參數。


應用

通過面板輸入或外部脈沖控制上升/下降時間功能,轉換數字量信號為基于時間控制的模擬量信號。

2相編碼器。

內部時間控制斜坡發生器。

外部脈沖控制斜坡發生器。


技術特點

LED 燈指示產品啟動、復位和停止?fàn)顟B(tài)。

6個 NPN / PNP /機械觸點數字量輸入信號(+24 VDC),具備復位、上升/下降功能。

上升/下降輸入具備信號過濾功能,可選脈沖寬度 > 10 ms 或 > 0,5 ms,其中 10 ms 主要用來消除機械觸點抖動。

標準模擬量電流輸出信號 0/4...20 mA 或跳線選擇 0/2...10 mA,標準模擬量電壓輸出信號 0/0.2...1 VDC,0/2...10 VDC 或特殊要求。

需要配合11極插座使用,通過11極插座 7023 和防誤裝附件 7024 可以實現標準 DIN 導軌或背板安裝。


環境條件

工作溫度 -20°C 至 +60°C

標定溫度 20...28°C

相對濕度 < 95% RH (無冷凝)

防護等級 IP50


機械規格

結構尺寸(高x寬x深) 80,5 x 35,5 x 84,5 mm(深度尺寸不包含背后插針長度)

重量(大約) 120 g


常用規格


電源

電源電壓 19,2...28,8 VDC

最大功耗 2,7 W

部功耗 2,4 W


響應時間

響應時間 < 60 ms

信噪比 最小 60 dB

信號動態范圍,輸出 16 bit

上升斜坡時間 0,1...999999 s

下降斜坡時間 0,1...999999 s

外部脈沖 1...15.615.744

電源電壓變化對精度的影響 < 0,005% 所設量程 / VDC

溫度系數 < ±0,01% 所設量程 / °C

線性誤差 < 0,1% 所設量程

EMC 電磁兼容對精度的影響 < ±0,5%


輸入規格

Digital input 上升/下降 復位

NPN,數字輸入 上拉 24 VDC / 6,9 mA

PNP,數字量輸入 下拉 0 VDC / 6,9 mA

脈沖寬度 >10 ms / > 0,5 ms(可設定) > 30 ms

輸入頻率 50 Hz / 1 kHz(最大) 16 Hz


輸出規格

電流輸出

信號范圍 0...20 mA

最小信號范圍 5 mA

負載(@電流輸出) ≤ 600 Ω

負載穩定性 ≤ 0,01% 所設量程 / 100 Ω

電流限值 20,5 mA

通過內部分流器輸出電壓 請查看手冊描述

所設量程 = 當前所選范圍


符合標準

EMC 2014/30/EU & UK SI 2016/1091

RoHS 2011/65/EU & UK SI 2012/3032

EAC TR-CU 020/2011
