訂購信息(其他貨號)
貨號 描述
209310 ES-RR 斜坡扣邊,長度6000 mm或自定義切割長度
209305 ES-ZT Z型扣邊,長度6000 mm或自定義切割長度
210973 ES-CC 拐角扣件
211968 ES-RC 直插頭連接器
211723 ES-MK 扣邊緊固螺絲,一套10顆。
211969 ES-RE-8k2 終端電阻器8.2 kohm
210975 ES-CS-1150 拼接膠帶, L = 1150 mm
210976 ES-CS-1550 拼接膠帶, L = 1550 mm

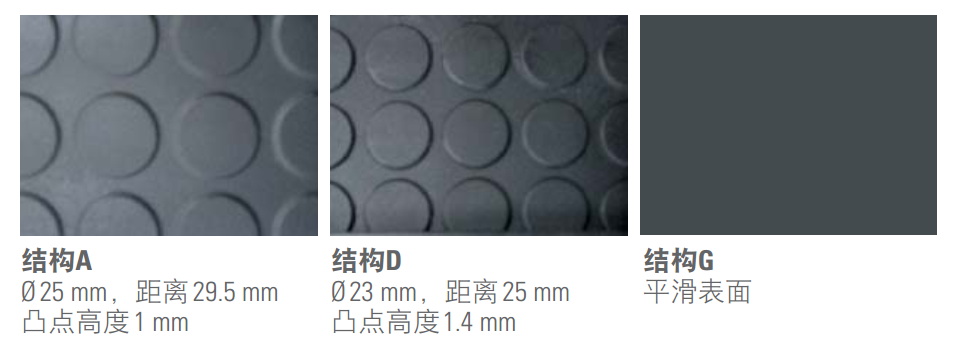

防滑凸點結構
在ESM-54/57中,可以從以下結構進行選擇:
顏色
在ESM-54/57中,可以從以下顏色中進行選擇:

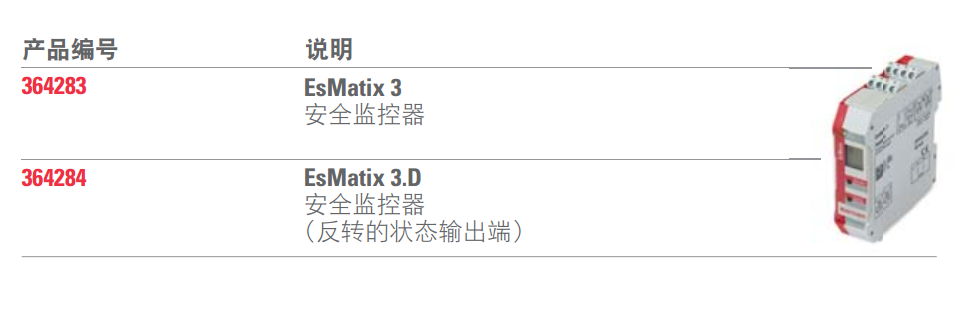

安全監控器
另見安全監控器手冊
安全踏墊技術數據
材料 聚氨酯( PUR)
材料硬度 55 ±5 Shore A / 80 ±5 Shore A
顏色 黑色、灰色,黃色、橙色
尺寸(長 x 寬)
– 最大 1600 x 1000 mm
– 最大 1200 x 1250 mm
– 最小 200 x 200 mm
(更小尺寸請聯系我們)
制造公差
– 長度和寬度: + 1 / –1.5 mm
– 厚度: ±1.5 mm
– 所有其他尺寸均符合DIN ISO 2768-C
環境溫度 –25°C 至 +70°C(運行和存儲)
裝載能力/車輛裝載能力
– 1 x 2000 N/cm2,
– 叉車輪為90 mm寬時為6000 x2000 kg,
– 根據標準EN ISO 13856-1采用測試對象 80 mm時為100萬次 x 1000 N,
– 采用測試對象80 mm、踏墊與ES開關裝置組合時為500萬次 x 750 N
電氣裝載能力
最大電壓 48 V交流直流
最大電流0.5 A
響應時間 使用 EsMatix 3監控器 < 5 ms
防護等級 根據 EN 60529為IP 67 無電纜終端
絕緣強度 1500 V 交流
電纜類型 2 x 0.5 mm2
電纜長度
– 標準: 300 mm,帶插頭連接器
– 客戶特定:最大5 m,無插頭連接器
組成( >重量的 1%)
– 聚氨酯PUR(密封膠)
– 玻璃纖維環氧樹脂(接觸面基底)
– 銅(接觸面、電纜)
標準
根據 EN ISO 13849-1 Bircher安全踏墊對應于PLe和cat.3要求,并已根據EN 13856-1進行典型測試
PUR的耐化學性 氣候、臭氧、油、汽油、20°C的水、溶劑、酸
注意
有關我們產品的技術詳情和建議以經驗為基礎,用于輔助指導用戶。我們的產品手冊和數據表中注明的數據不保證產品的特殊屬性。這不適用于在具體情況下以書面形式或單獨確認的特殊產品屬性。具體取決于技術改造。
